2. Dominio SLU - confronto VCA-SLU

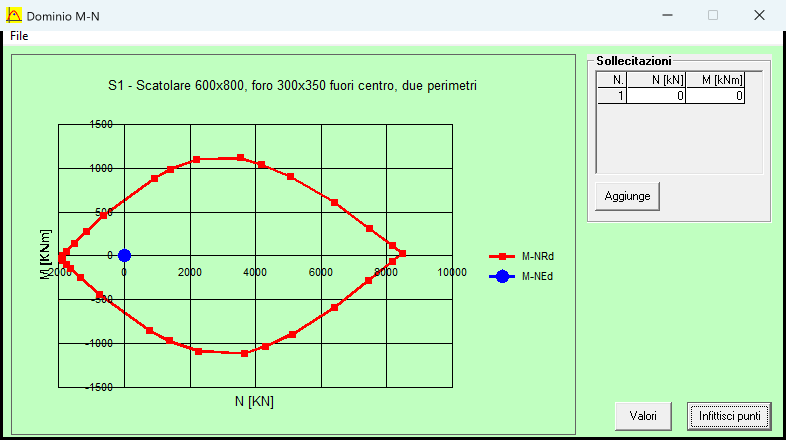

Il dominio di resistenza ottenuto dal software AMetric_sez_CA viene confrontato con i risultati del software VCA-SLU (v.7.8 2021) disponibile al sito https://gelfi.unibs.it/software/programmi_studenti.html. Questo esempio mostra una sezione scatolare con foro fuori centro, un caso che il software gemello AMetric_sez_rett_CA non può trattare.
- Tipo sezione: scatolare 600×800 mm, foro 300×350 mm decentrato
- Armatura: due perimetri a copriferro, 20 barre
- Calcestruzzo: fck = 30.71 MPa, fcd = 17.4 MPa
- Acciaio: fyd = 391.3 MPa

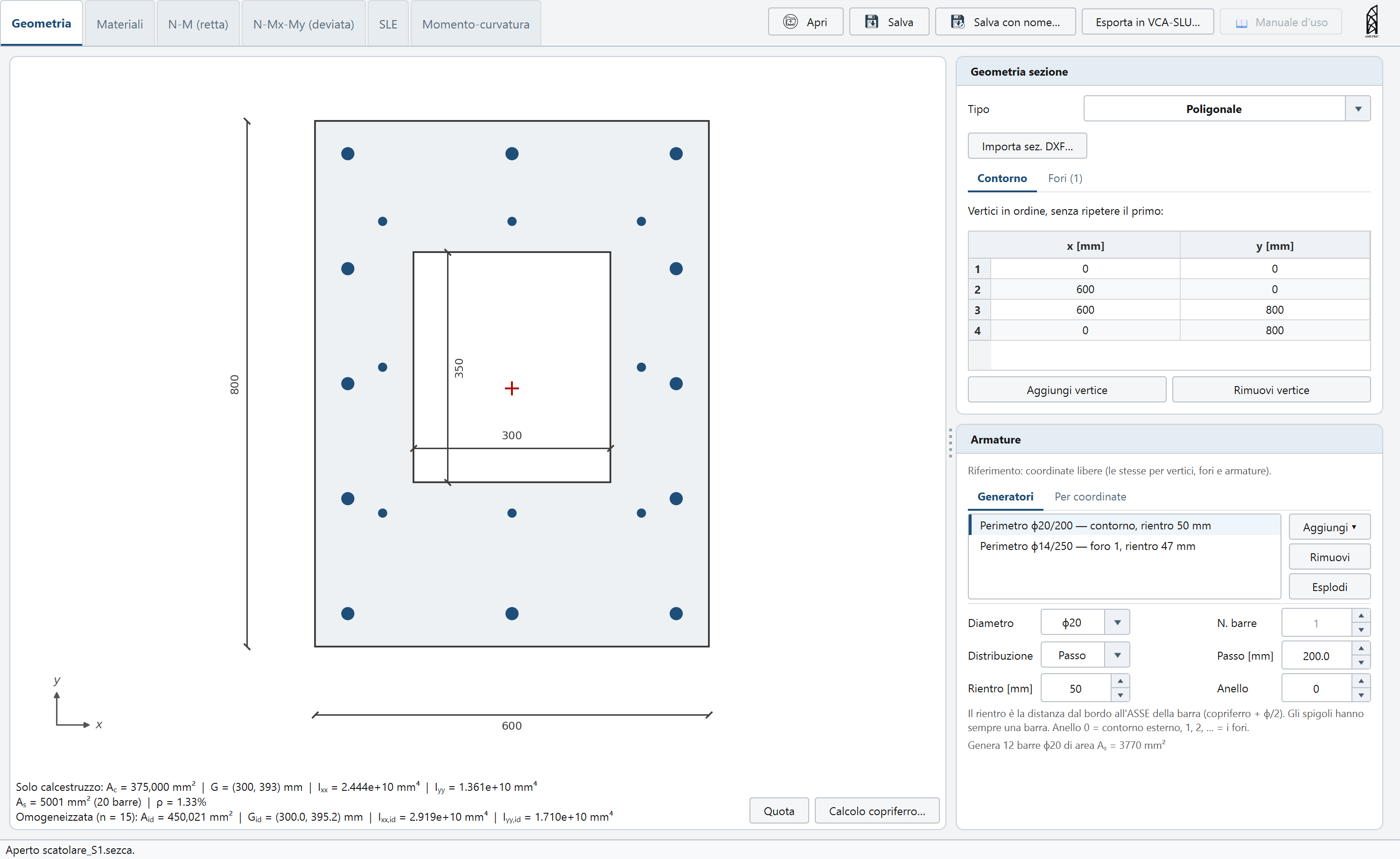

La sezione si disegna nella scheda "Geometria" scegliendo il tipo Poligonale, il contorno 600×800 nella linguetta "Contorno" e il foro 300×350 nella linguetta "Fori"; l'armatura si genera con due Perimetro a copriferro, uno sul contorno esterno e uno attorno al foro.

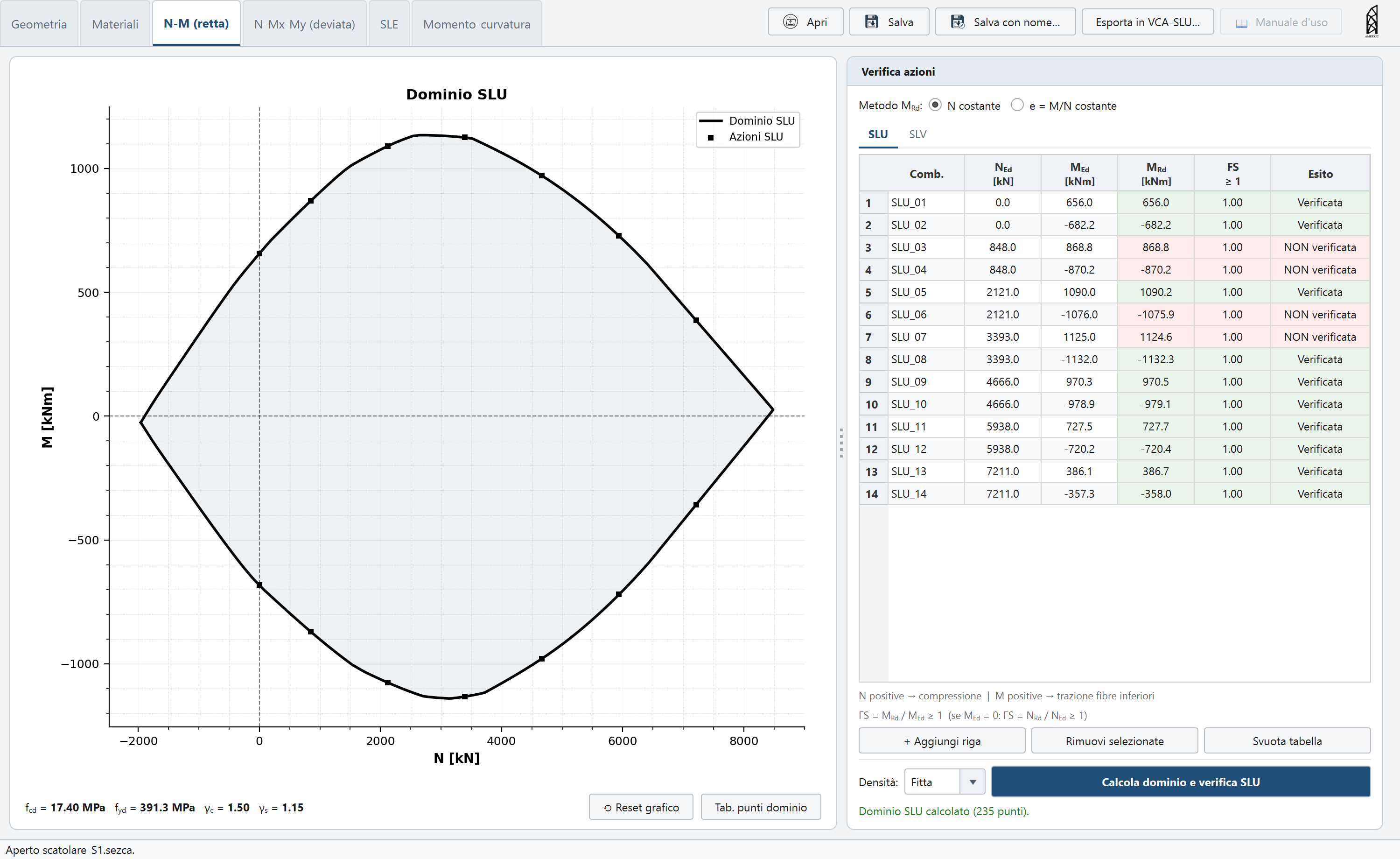

Il confronto puntuale a sette livelli di sforzo normale (da N = 0 a N = 7211 kN) dà i seguenti valori di MRd (kNm), col tipo di rottura indicato da VCA-SLU:
| NEd | MRd+ (VCA-SLU) | MRd+ (sez_CA) | MRd− (VCA-SLU) | MRd− (sez_CA) | Rottura |
|---|---|---|---|---|---|
| 0 | 656.0 | 656.0 | -682.2 | -682.2 | calcestruzzo, acciaio snervato |
| 848 | 868.8 | 868.8 | -870.2 | -870.2 | calcestruzzo, acciaio snervato |
| 2121 | 1090.0 | 1090.3 | -1076.0 | -1075.9 | calcestruzzo, acciaio snervato |
| 3393 | 1125.0 | 1124.7 | -1132.0 | -1132.4 | calcestruzzo, acciaio snervato |
| 4666 | 970.3 | 970.5 | -978.9 | -979.1 | calcestruzzo, acciaio elastico |
| 5938 | 727.5 | 727.7 | -720.2 | -720.5 | calcestruzzo |
| 7211 | 386.1 | 386.4 | -357.3 | -357.5 | sezione interamente reagente |
Lo scarto massimo sui sette livelli di N, su entrambi i rami, resta sotto lo 0.04 %. La stessa sezione fa parte di una campagna più ampia di 10 geometrie confrontate con VCA-SLU (rettangolari, circolare, a T, a L, trapezia, scatolare), con 32 confronti ciascuna: lo scarto massimo complessivo è dello 0.074 %, generalmente sotto lo 0.03 %.
