Materiali

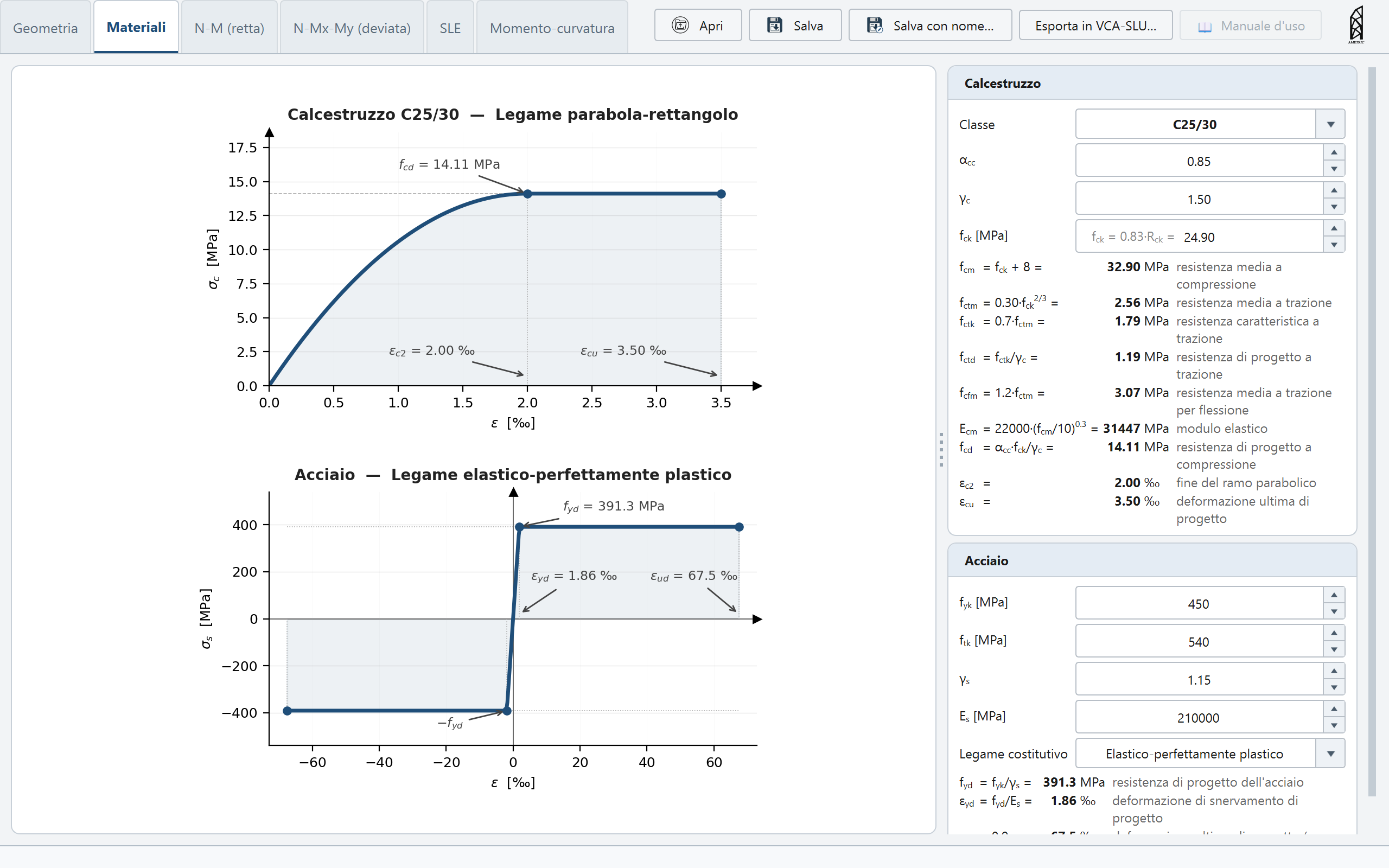

Nella scheda "Materiali" si scelgono la classe di calcestruzzo (dal menu a tendina Classe, da C12/15 a C50/60) e i parametri dell'acciaio. Al passaggio del mouse su ciascun campo viene mostrato il riferimento normativo adottato per il calcolo.
Info
Il valore di fck è calcolato automaticamente dalla classe (fck = 0.83·Rck, NTC 2018 §11.2.10.1 [11.2.1]). Scrivendo un valore nel campo lo si personalizza — utile per confronti con altri software o riferimenti bibliografici — e riscegliendo la classe si torna al valore normativo. Oltre C50/60 (alta resistenza) le deformazioni εc2 ed εcu seguono le formule del §4.1.2.1.2.1 e la norma chiede requisiti aggiuntivi che l'app non verifica.
Calcestruzzo
Il legame costitutivo per lo stato limite ultimo è sempre parabola-rettangolo (NTC 2018 §4.1.2.1.2.2, EN 1992-1-1 §3.1.7). I parametri impostabili sono αcc e γc, da cui si ricava la resistenza di progetto fcd = αcc·fck/γc [NTC 2018 4.1.2.1.1.1]:
Info
I valori di serie sono quelli NTC, non quelli di default della libreria di calcolo (EC2 generico): αcc = 0.85 ed Es = 210000 MPa (Circolare 2019), contro αcc = 1.0 ed Es = 200000 MPa della libreria. Sono comunque campi modificabili.
Una tabella sotto i campi riporta le grandezze derivate (fcm, fctm, fctk, fctd, Ecm, fcd, εc2, εcu) con formula e riferimento normativo.
Acciaio
I parametri sono fyk, ftk, γs ed Es. La tendina Legame costitutivo sceglie fra due modelli della Fig. 4.1.3 (NTC 2018 §4.1.2.1.2.2):
- Elastico-perfettamente plastico (di serie) — tensione costante fyd oltre la deformazione di snervamento;
- Bilineare con incrudimento — un ramo inclinato fino a ftd, che usa anche ftk.
La scelta incide solo dove l'acciaio supera εyd: le verifiche SLU/SLV al limite di prima plasticizzazione (campo sostanzialmente elastico) e le verifiche SLE non ne risentono.
