1. Dominio SLU - bibliografia
L'esempio applicativo è tratto dal capitolo 7 del libro "Progetto delle strutture in calcestruzzo armato con l'Eurocodice 2 e le Norme Tecniche per le Costruzioni 2018" di F. Angotti, M. Guiglia, P. Marro, M. Orlando — lo stesso già validato con il software gemello AMetric_sez_rett_CA, qui riverificato su una sezione poligonale generica equivalente con AMetric_sez_CA.
- Tipo sezione: rettangolare (inserita come poligono a 4 vertici)
- b = 400 mm
- h = 700 mm
- d1 = 50 mm
- d2 = 650 mm
- As1 = 2000 mm2
- As2 = 4000 mm2
- fyk = 450 MPa, fyd = 391 MPa
- fck = 30 MPa (impostato manualmente, per coerenza col testo)
La sezione si disegna nella scheda "Geometria" scegliendo il tipo Poligonale e inserendo i 4 vertici del contorno 400×700; l'armatura di ciascun lembo si posa come una Fila di barre con area complessiva pari ad As1 e As2 (una sola barra equivalente per lembo, come già fatto per il confronto su sez_rett_CA).
Nella scheda "Materiali" si imposta un calcestruzzo di classe C30/37. Il valore di fck calcolato automaticamente dal software (fck = 0.83·Rck = 30.71 MPa, NTC 2018 [11.2.1]) va corretto manualmente a fck = 30 MPa per il confronto coerente con il testo.

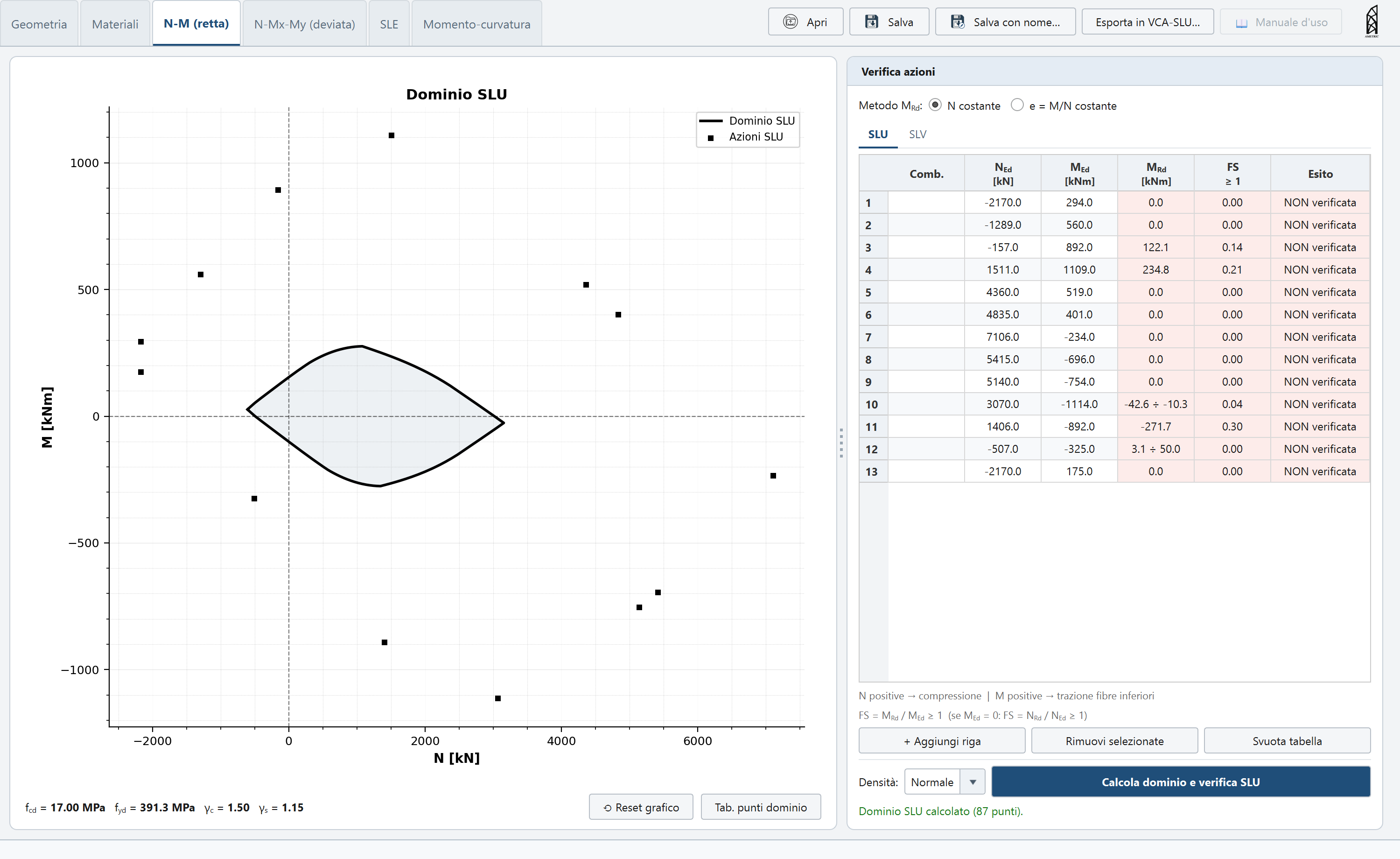

Si riportano nella tabella seguente i punti del dominio di resistenza presentati nel cap. 7 del testo citato, incollati nella tabella delle azioni SLU della scheda "N-M (retta)" con CTRL+C / CTRL+V:
| NRd | MRd |
|---|---|
| -2170 | 294 |
| -1289 | 560 |
| -157 | 892 |
| 1511 | 1109 |
| 4360 | 519 |
| 4835 | 401 |
| 7106 | -234 |
| 5415 | -696 |
| 5140 | -754 |
| 3070 | -1114 |
| 1406 | -892 |
| -507 | -325 |
| -2170 | 175 |
Tutti i punti N-M risultano sovrapposti alla frontiera del dominio di resistenza, con una perfetta corrispondenza dei risultati ottenuti con il software AMetric_sez_CA — gli stessi già verificati su AMetric_sez_rett_CA, a conferma che il motore a poligono generico dà lo stesso risultato della sezione rettangolare su un caso noto.
