Geometria

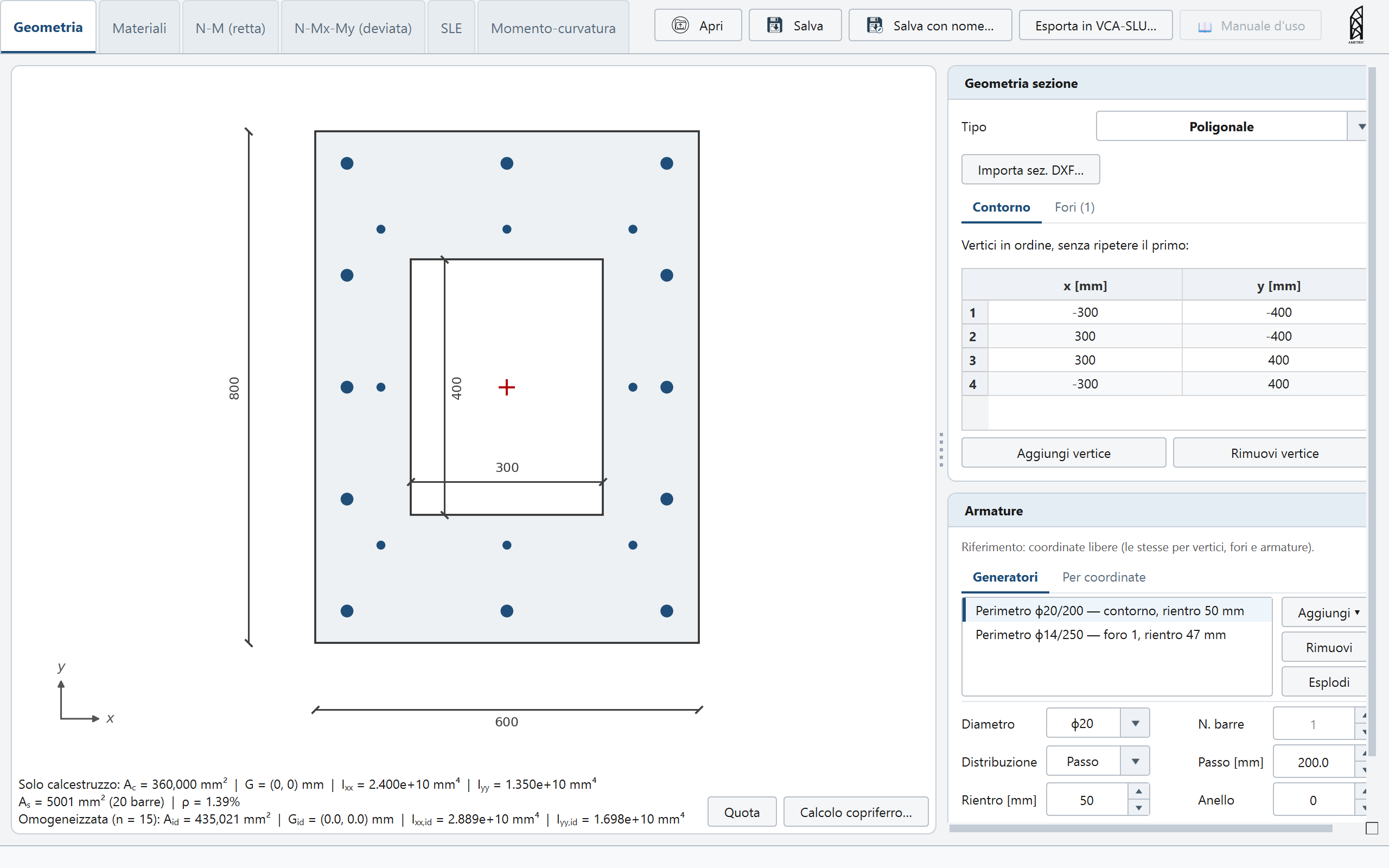

Nella scheda "Geometria" si definiscono la sagoma della sezione e la sua armatura. Il pannello "Geometria sezione" propone quattro tipi, scelti dalla tendina Tipo: Rettangolare, Circolare, a T e Poligonale.
Il tipo Poligonale è la forma generale: contorno libero a vertici, con la possibilità di aggiungere uno o più fori nelle linguette "Contorno" e "Fori". Le coordinate dei vertici si scrivono in tabella (incollabile da Excel) o si importano da disegno con «Importa sez. DXF…»: solo file .dxf (non .dwg — va prima convertito dal CAD), mappando i layer di contorno, fori e armature in un dialogo con anteprima cliccabile. L'importazione sostituisce tutta la sezione, armature comprese.
Armature
Il pannello "Armature" offre due modi, nelle linguette Generatori e Per coordinate. I Generatori sono il modo ordinario di armare:
- Fila — barre allineate fra due punti, a numero fisso o a passo;
- Cerchio o arco — barre distribuite su una circonferenza, intera o parziale;
- Perimetro a copriferro — barre lungo tutto il contorno (o un foro) a un rientro dato dal bordo. Gli spigoli hanno sempre una barra: con un numero di barre minore del numero di spigoli, ne escono comunque di più.
Ogni generatore si può esplodere in barre singole nella tabella Per coordinate (x, y, ϕ, incollabile da Excel), per correggerle una per una.
Info
I momenti sollecitanti sono sempre riferiti al baricentro del solo calcestruzzo (fori compresi), segnato dalla crocetta rossa nel disegno — non all'origine delle coordinate scelta per la sezione.
Copriferro

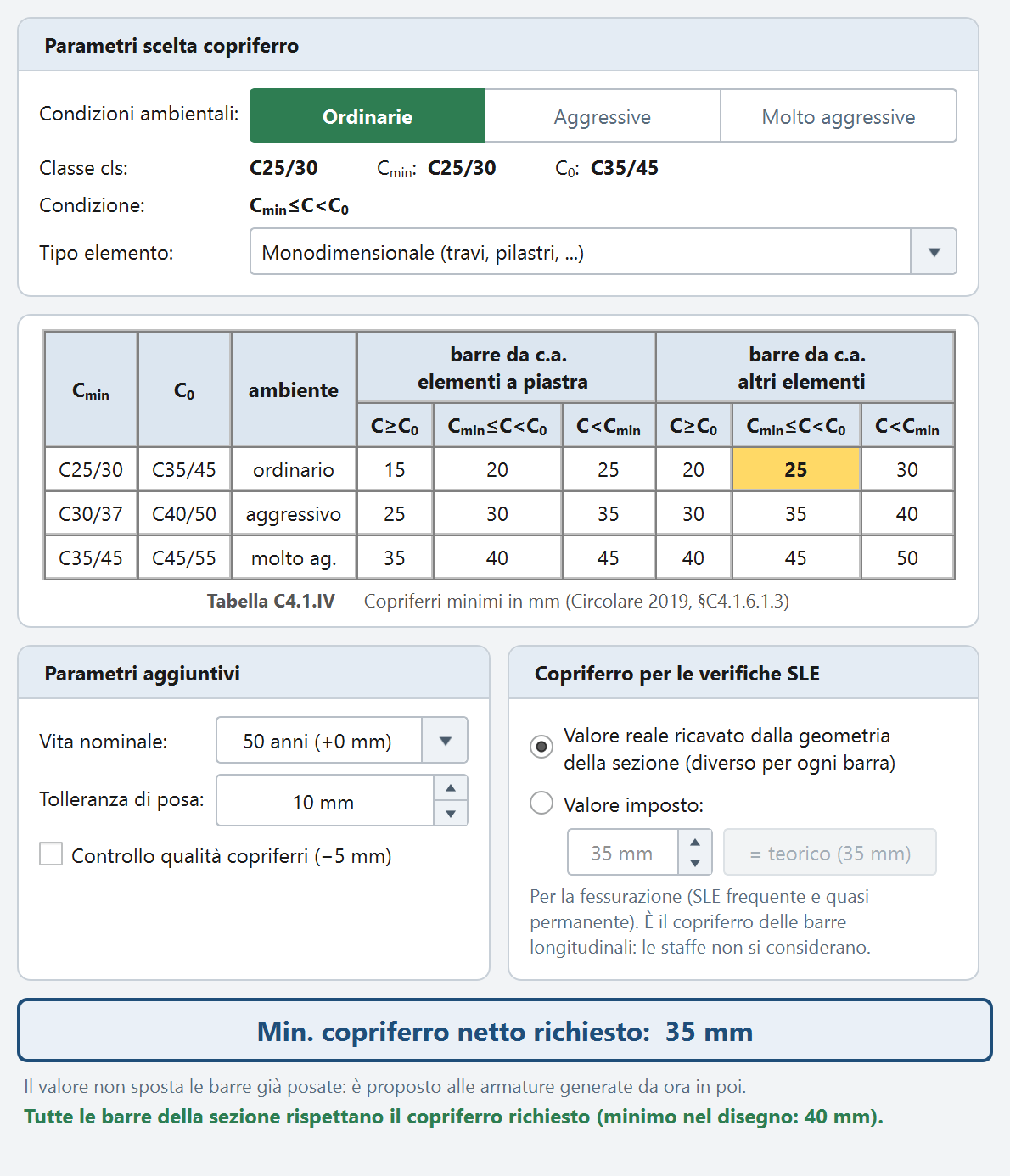

Il bottone «Calcolo copriferro…» apre il pannello "Cond. ambientali e copriferri", che applica la tabella C4.1.IV della Circolare 2019 (§C4.1.6.1.3): dalla classe di esposizione ambientale e dalla classe di calcestruzzo ricava il copriferro minimo e netto richiesto. Il valore è un suggerimento: non sposta le barre già posate, ma propone il rientro per i nuovi generatori, ed è riportato nel riscontro automatico che confronta il copriferro effettivo di ogni barra col minimo richiesto.
Lo stesso pannello indica da dove le verifiche SLE (scheda "SLE") devono prendere il copriferro: dalla geometria reale di ogni barra, oppure da un valore imposto a mano.
Proprietà geometriche
Sotto il disegno sono riportate le proprietà della sola sezione di calcestruzzo (Ac, baricentro G, Ixx e Iyy — fori sottratti, armatura esclusa) e quelle della sezione omogeneizzata (Ac più n·As di ogni barra, con n = 15 secondo la Circolare 2019 [C4.1.2.2.5]), interamente reagente.
Un bottone «Quota» attiva lo strumento di quotatura interattiva, con misura a click sul disegno.
